Dalam sistem hydraulic, pembagian aliran hidrolik menjadi faktor penting ketika satu sumber aliran harus menggerakkan dua atau lebih hydraulic actuator secara konsisten.
Tanpa pengaturan aliran yang tepat, perbedaan beban, tekanan, friction, dan kondisi mekanis dapat membuat satu cylinder bergerak lebih cepat daripada cylinder lainnya. Kondisi tersebut bukan hanya mengganggu proses kerja mesin, tetapi juga dapat meningkatkan biaya maintenance dan risiko downtime.
Pada aplikasi industri, ketidakseimbangan gerakan hydraulic cylinder sering kali terlihat sederhana. Operator mungkin hanya melihat cylinder yang bergerak tidak bersamaan atau posisi actuator yang tidak lagi sejajar.
Namun, masalah tersebut dapat berkembang menjadi persoalan yang lebih besar ketika mesin harus berhenti untuk troubleshooting, melakukan adjustment, mengganti komponen, atau mengulang proses produksi.
Karena itu, sistem hydraulic membutuhkan metode pembagian aliran yang sesuai karakteristik aplikasinya. Salah satu solusi yang banyak digunakan untuk kebutuhan tersebut adalah hydraulic flow divider.
Mengapa Pembagian Aliran Hidrolik Sangat Penting?
Satu pompa hydraulic dapat memasok aliran menuju beberapa actuator. Masalah muncul ketika masing-masing actuator menerima beban yang berbeda.
Aliran hydraulic cenderung mengikuti jalur yang menawarkan hambatan lebih rendah sehingga cylinder dengan beban lebih ringan dapat bergerak lebih cepat dibanding cylinder yang menanggung beban lebih besar. Situasi tersebut menjadi kritis pada mesin yang membutuhkan gerakan serempak.
Contohnya antara lain lifting platform, hydraulic press, material handling equipment, machinery untuk industri berat, serta berbagai sistem yang menggunakan dua atau lebih cylinder untuk mengangkat atau menggerakkan satu beban.
Ketika gerakan cylinder tidak sinkron, operator dapat menghadapi beberapa masalah:
- Posisi cylinder tidak sejajar
- Beban terangkat secara tidak merata
- Gerakan mesin menjadi tidak stabil
- Komponen mekanis menerima beban tambahan
- Waktu siklus produksi menjadi tidak konsisten
- Operator harus melakukan adjustment lebih sering
- Risiko kerusakan komponen meningkat
Masalah tersebut menunjukkan bahwa pembagian aliran bukan sekadar persoalan distribusi oli hydraulic. Sistem harus mampu menghasilkan pembagian flow yang sesuai kebutuhan actuator.

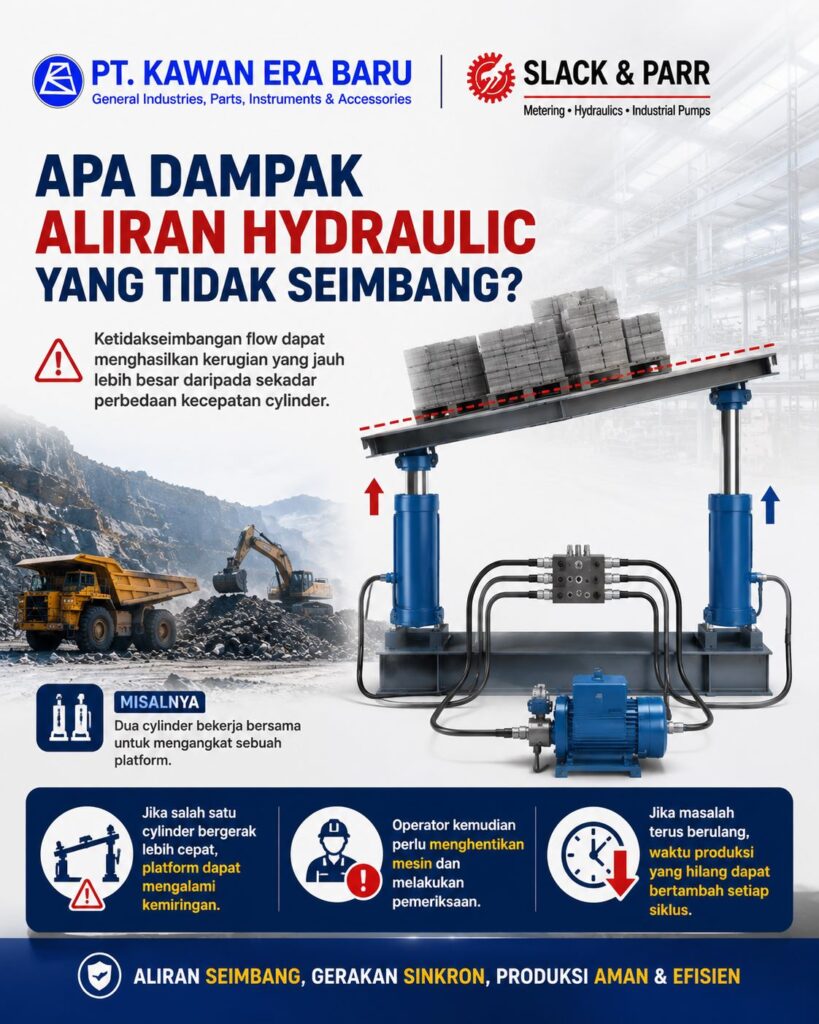

Apa Dampak Aliran Hydraulic yang Tidak Seimbang?
Ketidakseimbangan flow dapat menghasilkan kerugian yang jauh lebih besar daripada sekadar perbedaan kecepatan cylinder.
Misalnya, dua cylinder bekerja bersama untuk mengangkat sebuah platform.
- Jika salah satu cylinder bergerak lebih cepat, platform dapat mengalami kemiringan.
- Operator kemudian perlu menghentikan mesin dan melakukan pemeriksaan.
- Jika masalah terus berulang, waktu produksi yang hilang dapat bertambah setiap siklus.
Hal ini mengakibatkan biaya downtime per jam yang tidak sedikit.
Biaya juga tidak berhenti pada downtime. Perusahaan mungkin harus mengeluarkan biaya untuk:
- Pemeriksaan dan troubleshooting sistem hydraulic
- Penggantian seal atau komponen actuator
- Perbaikan hose dan fitting akibat beban yang tidak normal
- Penyesuaian ulang sistem kontrol
- Tenaga teknisi dan maintenance
- Produk reject akibat proses yang tidak stabil
- Waktu produksi yang hilang
Pada mesin yang beroperasi terus-menerus, downtime beberapa jam saja dapat memberikan dampak finansial yang signifikan.
Karena itu, lebih baik mencegah downtime dengan mengatasi sumber masalah pada sistem pembagian flow daripada terus melakukan adjustment setelah masalah muncul.
Hydraulic Flow Divider sebagai Solusi Pembagian Aliran
Hydraulic flow divider bekerja membagi aliran dari satu sumber menjadi dua atau lebih output. Output tersebut dapat memiliki pembagian yang sama maupun tidak sama, tergantung konfigurasi dan kebutuhan sistem.
Rotary flow divider Slack & Parr, misalnya, menggunakan elemen gear yang berputar untuk membagi input flow menjadi beberapa output.
Produsen menjelaskan bahwa rotary flow divider dapat digunakan untuk sinkronisasi ram agar menghasilkan lifting yang lebih rata atau mengoperasikan beberapa hydraulic actuator pada kecepatan yang berbeda.
Unitnya juga dapat digunakan secara reversible sehingga satu divider dapat membantu sinkronisasi actuator pada kedua arah gerakan.
Pemilihan flow divider tetap harus memperhatikan flow rate, pressure, jumlah outlet, rasio pembagian, serta karakteristik actuator. Sistem yang membutuhkan pembagian 50:50 tentu memerlukan konfigurasi berbeda dari aplikasi yang membutuhkan pembagian flow tidak sama.

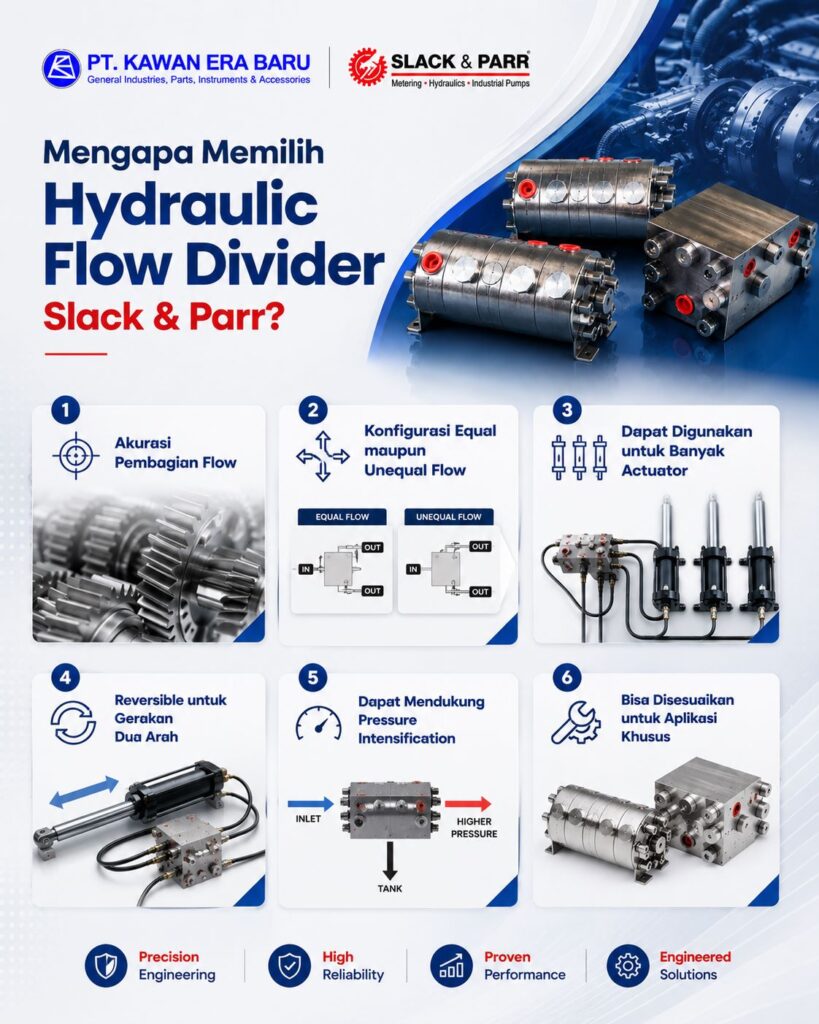

Mengapa Memilih Hydraulic Flow Divider Slack & Parr?
Slack & Parr memiliki pengalaman panjang dalam precision engineering
Perusahaan yang berbasis di Inggris ini berdiri sejak tahun 1917 memproduksi rotary flow divider berakurasi tinggi menggunakan ground gears dan lapped finishes, serta menekankan kemampuan pembagian flow yang akurat dan rating tekanan yang tinggi.
Beberapa keunggulan yang membuat teknologi Slack & Parr menarik untuk aplikasi industrial antara lain:
1. Akurasi Pembagian Flow
Ketepatan pembagian flow menjadi aspek penting ketika beberapa actuator harus bergerak secara sinkron. Slack & Parr merancang rotary flow divider untuk menghasilkan pembagian aliran yang akurat melalui konstruksi gear yang presisi.
2. Konfigurasi Equal maupun Unequal Flow
Tidak semua sistem membutuhkan pembagian flow yang sama. Slack & Parr menyediakan konfigurasi untuk equal maupun unequal flow sehingga engineer dapat menyesuaikan flow output berdasarkan kebutuhan masing-masing actuator.
Data teknis FDR juga menunjukkan berbagai pilihan elemen dan jumlah outlet untuk menyesuaikan kebutuhan flow.
3. Dapat Digunakan untuk Banyak Actuator
Konsep modular pada rotary flow divider memungkinkan penggunaan beberapa outlet sesuai kebutuhan sistem. Hal tersebut membantu engineer merancang sistem yang menggunakan lebih dari dua hydraulic actuator.
4. Reversible untuk Gerakan Dua Arah
Slack & Parr menjelaskan bahwa unit rotary flow divider mereka bersifat reversible. Satu divider dapat digunakan untuk membantu sinkronisasi actuator ketika bergerak pada kedua arah.
5. Dapat Mendukung Pressure Intensification
Selain membagi flow, rotary flow divider juga dapat digunakan sebagai pressure intensifier pada konfigurasi tertentu. Salah satu outlet dapat diarahkan ke tank sehingga outlet lainnya menghasilkan pressure yang lebih tinggi dibanding inlet.
6. Bisa Disesuaikan untuk Aplikasi Khusus
Slack & Parr menyediakan solusi khusus untuk kebutuhan tertentu, termasuk stainless steel flow divider serta desain spesifik dalam jumlah tertentu. Pendekatan ini berguna ketika sistem hydraulic membutuhkan spesifikasi yang tidak tersedia pada konfigurasi standar.
Jangan Hanya Melihat Harga Komponen
Harga pembelian hydraulic flow divider memang perlu diperhitungkan. Namun, engineer sebaiknya tidak menilai komponen hanya berdasarkan harga awal.
Flow divider yang kurang sesuai dapat menyebabkan sistem membutuhkan adjustment lebih sering. Dalam jangka panjang, biaya teknisi, downtime, spare part, energi, dan kehilangan produksi dapat jauh lebih besar daripada selisih harga komponen.
Pendekatan yang lebih tepat adalah menghitung total cost of ownership. Pertimbangkan berapa biaya yang muncul jika actuator tidak bergerak sinkron, berapa lama mesin harus berhenti untuk troubleshooting, serta berapa besar potensi kehilangan produksi setiap kali masalah terjadi.
Slack & Parr sendiri menekankan pendekatan whole-of-life product return, termasuk efisiensi energi, kebutuhan maintenance yang minimal, dan product life yang panjang.
Bagaimana Menentukan Hydraulic Flow Divider yang Tepat?
Pemilihan flow divider sebaiknya dimulai dari kebutuhan sistem, bukan dari nama produk saja. Beberapa parameter penting meliputi:
- Total hydraulic flow
- Flow yang dibutuhkan setiap actuator
- Operating pressure
- Jumlah actuator
- Equal atau unequal flow ratio
- Arah gerakan actuator
- Jenis hydraulic fluid
- Temperatur operasi
- Ruang instalasi
- Kebutuhan pressure intensification
Slack & Parr merekomendasikan pemilihan flow divider pada rentang kecepatan operasi tertentu untuk mencapai efisiensi yang baik. Data FDR mereka juga menunjukkan bahwa konfigurasi flow perlu disesuaikan berdasarkan kapasitas elemen dan operating speed.
Karena setiap sistem hydraulic memiliki karakteristik berbeda, perhitungan flow dan pressure sebaiknya dilakukan sebelum menentukan model.
Pembagian Aliran Hidrolik untuk Sistem yang Lebih Stabil
Pembagian aliran hidrolik yang tepat membantu menjaga pergerakan actuator tetap konsisten dan mengurangi masalah yang muncul akibat distribusi flow yang tidak sesuai.
Hydraulic flow divider bukan sekadar komponen tambahan pada hydraulic circuit. Pemilihan komponen yang tepat dapat membantu meningkatkan stabilitas gerakan, mengurangi kebutuhan troubleshooting, menjaga konsistensi proses, dan menekan potensi biaya akibat downtime.
Bagi engineer atau maintenance team yang ingin memahami lebih jauh mengenai fungsi hydraulic flow divider, cara kerja, jenis, dan aplikasinya pada sistem hidrolik, pembahasan lengkap dapat dibaca pada artikel fungsi hydraulic flow divider.
Untuk aplikasi yang membutuhkan pembagian flow presisi, konfigurasi equal maupun unequal, serta kebutuhan sinkronisasi beberapa actuator, Slack & Parr Rotary Hydraulic Flow Divider dapat menjadi salah satu solusi yang layak dipertimbangkan.
TCO: Total Cost of Ownership (TCO) adalah total seluruh biaya yang perlu dikeluarkan untuk memiliki, menggunakan, merawat, dan mempertahankan suatu aset sepanjang masa pakainya, bukan hanya harga pembelian awal.
Dalam sistem hydraulic, TCO dapat mencakup biaya instalasi, energi, maintenance, spare part, troubleshooting, downtime, hingga penggantian komponen.
