Pneumatic cylinder menjadi salah satu actuator yang banyak digunakan pada mesin industri untuk menghasilkan gerakan linear secara otomatis. Komponen ini bekerja memanfaatkan energi udara bertekanan untuk menggerakkan piston dan rod sehingga mesin dapat melakukan proses seperti mendorong, menarik, menjepit, mengangkat, menekan, atau memindahkan benda.
Masalahnya, memilih pneumatic cylinder tidak cukup hanya melihat diameter dan panjang cylinder. Pemilihan yang kurang tepat dapat membuat actuator bekerja terlalu lambat, gaya dorong tidak mencukupi, gerakan tidak stabil, atau bahkan mempercepat keausan komponen.
Karena itu, cara memilih pneumatic cylinder perlu mempertimbangkan beberapa parameter teknis secara bersamaan, mulai dari bore diameter, stroke length, operating pressure, beban, kecepatan, mounting, hingga kondisi lingkungan kerja.
PT. Kawan Era Baru menyediakan produk pneumatic dari Janatics untuk berbagai kebutuhan industri. Halaman produk Janatics Kawan Era Baru saat ini mencantumkan Air Cylinder Tie Rod Type yang mengikuti standar ISO 15552 / VDMA 24562 dengan pilihan bore mulai Ø32 hingga Ø300 mm.
Artikel ini membahas langkah-langkah memilih pneumatic cylinder agar spesifikasi actuator lebih sesuai dengan kebutuhan mesin.
Apa Itu Pneumatic Cylinder?
Pneumatic cylinder adalah actuator yang mengubah energi udara bertekanan menjadi gerakan mekanis linear.
Secara umum, pneumatic cylinder memiliki beberapa bagian utama seperti cylinder tube, piston, piston rod, seal, end cap, dan mounting. Udara bertekanan masuk ke chamber cylinder untuk menghasilkan gaya pada piston. Pergerakan piston kemudian diteruskan melalui piston rod menuju mekanisme mesin.
Pada sistem double acting, udara bertekanan digunakan untuk menghasilkan gerakan maju dan mundur. Sistem ini umum digunakan pada mesin yang membutuhkan kontrol gerakan dua arah.
Kawan Era Baru sebelumnya juga membahas beberapa jenis air cylinder, termasuk single acting, double acting, compact, rotary, dan rodless cylinder.
Baca juga: Teknologi Air Cylinder untuk Efisiensi Produksi
Mengapa Pemilihan Pneumatic Cylinder Harus Tepat?
Pemilihan actuator berpengaruh langsung terhadap performa sistem pneumatik.
Cylinder yang terlalu kecil dapat menghasilkan gaya yang tidak cukup untuk menggerakkan beban. Cylinder yang terlalu besar juga belum tentu menjadi solusi karena dapat meningkatkan konsumsi udara, ukuran instalasi, serta biaya sistem.
Pemilihan yang tepat membantu perusahaan mencapai beberapa tujuan:
- Gaya actuator sesuai dengan kebutuhan beban.
- Gerakan cylinder lebih stabil.
- Kecepatan dapat dikendalikan sesuai proses produksi.
- Konsumsi udara lebih terukur.
- Umur komponen lebih panjang.
- Integrasi dengan valve dan sistem kontrol lebih mudah.
- Ruang instalasi dapat digunakan secara efisien.
Karena itu, engineer sebaiknya menentukan kebutuhan aplikasi terlebih dahulu sebelum memilih model pneumatic cylinder tertentu.
1. Tentukan Jenis Gerakan yang Dibutuhkan
Langkah pertama dalam memilih pneumatic cylinder adalah memahami gerakan mesin.
Tanyakan beberapa hal berikut:
- Apakah cylinder perlu bergerak maju dan mundur?
- Apakah cylinder hanya membutuhkan gerakan satu arah?
- Berapa jarak gerakan yang diperlukan?
- Apakah cylinder bekerja secara horizontal atau vertikal?
- Apakah beban harus didorong, ditarik, diangkat, atau dijepit?
Jawaban tersebut akan menentukan tipe cylinder dan konfigurasi sistem.
Single Acting Cylinder
Single acting cylinder menggunakan tekanan udara untuk menggerakkan piston dalam satu arah, sedangkan gerakan kembali memanfaatkan spring.
Jenis ini cocok untuk aplikasi sederhana yang hanya memerlukan satu gerakan kerja, misalnya pushing, ejecting, clamping ringan, atau mekanisme return.
Double Acting Cylinder
Double acting cylinder menggunakan tekanan udara pada kedua sisi piston sehingga mampu menghasilkan gerakan maju dan mundur.
Jenis ini lebih fleksibel untuk mesin otomatis yang membutuhkan kontrol terhadap kedua arah pergerakan.
Untuk aplikasi industri yang membutuhkan positioning dan siklus kerja berulang, double acting cylinder sering menjadi pilihan karena sistem dapat mengatur gerakan extend maupun retract melalui directional control valve.
2. Tentukan Bore Diameter
Bore diameter merupakan diameter bagian dalam cylinder tube yang menentukan luas permukaan piston.
Semakin besar bore, semakin besar area piston sehingga semakin besar pula gaya yang dapat dihasilkan pada tekanan udara yang sama.
Secara sederhana:
F = P × A
Keterangan:
F = gaya teoritis
P = tekanan udara
A = luas area piston
Luas area piston dapat dihitung menggunakan:
A = π × D² / 4
Keterangan:
D = diameter bore
Sebagai contoh, sebuah cylinder memiliki bore 50 mm dan bekerja pada tekanan 6 bar.
Luas piston:
A = 3,14 × 50² / 4
A ≈ 1.963 mm²
Secara teoritis, gaya dorong piston dapat dihitung dari tekanan kerja dikalikan luas piston. Perhitungan aktual perlu memperhitungkan faktor efisiensi, friction, seal, dan kondisi instalasi.
Perhitungan bore menjadi penting ketika cylinder digunakan untuk mendorong atau mengangkat beban tertentu.
Jangan memilih bore hanya berdasarkan diameter yang tersedia
Engineer perlu melihat kebutuhan gaya aktual.
Misalnya, aplikasi membutuhkan gaya tertentu dan tekanan kerja mesin sudah diketahui. Bore dapat ditentukan berdasarkan kebutuhan gaya tersebut, kemudian dipilih ukuran standar terdekat yang memberikan margin kerja memadai.
Kawan Era Baru menyediakan Janatics Air Cylinder dengan berbagai pilihan bore, sehingga pemilihan dapat disesuaikan dengan kebutuhan aplikasi.
3. Tentukan Stroke Length
Stroke menunjukkan jarak gerak piston dari posisi awal hingga posisi akhir.
Contohnya:
Sebuah mekanisme membutuhkan cylinder untuk mendorong produk sejauh 200 mm. Maka stroke cylinder harus mampu memenuhi jarak gerak tersebut.
Namun, stroke sebaiknya tidak ditentukan hanya berdasarkan jarak perpindahan nominal.
Perhatikan juga:
- Posisi awal dan akhir mekanisme.
- Ruang yang tersedia.
- Clearance.
- Stopper mekanis.
- Kecepatan gerakan.
- Beban yang diterima rod.
- Risiko bending atau side load.
Pemilihan stroke yang terlalu pendek membuat cylinder tidak mencapai posisi yang dibutuhkan. Sebaliknya, stroke yang terlalu panjang dapat membuat konstruksi lebih besar dan meningkatkan risiko masalah mekanis pada aplikasi tertentu.
4. Perhatikan Operating Pressure
Tekanan kerja merupakan parameter penting karena berhubungan langsung dengan gaya cylinder.
Pneumatic cylinder tidak boleh dipilih hanya berdasarkan angka tekanan maksimum. Engineer perlu mengetahui tekanan aktual yang tersedia pada titik penggunaan.
Tekanan di compressor belum tentu sama dengan tekanan yang diterima actuator karena sistem memiliki:
- Filter.
- Regulator.
- Valve.
- Tubing.
- Fitting.
- Pressure drop pada jalur distribusi.
Karena itu, pengukuran tekanan sebaiknya dilakukan berdasarkan kondisi nyata di area actuator.
Pastikan spesifikasi cylinder sesuai dengan pressure range yang digunakan pada mesin dan ikuti technical data dari manufacturer.
5. Hitung Beban yang Akan Digerakkan
Beban merupakan salah satu parameter paling penting dalam pemilihan pneumatic cylinder.
Jenis beban dapat berbeda-beda, misalnya:
- Beban horizontal.
- Beban vertikal.
- Beban pushing.
- Beban pulling.
- Beban dengan friction tinggi.
- Beban yang memiliki percepatan.
- Beban yang memerlukan stopping atau positioning.
Pada aplikasi horizontal, gaya yang dibutuhkan sangat dipengaruhi oleh friction.
Pada aplikasi vertikal, engineer perlu mempertimbangkan berat benda sekaligus kondisi keselamatan dan kontrol gerakan.
Jangan memilih cylinder tepat pada batas gaya minimum. Sistem sebaiknya memiliki margin agar actuator tetap mampu bekerja saat terjadi perubahan friction, pressure drop, atau variasi beban.
6. Perhitungkan Gaya Tarik dan Gaya Dorong
Gaya dorong dan gaya tarik pneumatic cylinder tidak selalu sama.
Pada sisi extend, luas piston menggunakan seluruh area bore.
Pada sisi retract, area efektif menjadi lebih kecil karena sebagian area piston digunakan oleh piston rod.
Secara sederhana:
Extend force = Pressure × piston area
Sedangkan:
Retract force = Pressure × (piston area − rod area)
Artinya, pada bore dan pressure yang sama, gaya retract dapat lebih kecil dibandingkan gaya extend.
Hal ini sangat penting ketika cylinder digunakan untuk pulling atau mekanisme dua arah yang membutuhkan gaya berbeda.
7. Tentukan Kecepatan Cylinder
Kecepatan cylinder dipengaruhi oleh beberapa faktor seperti:
- Flow rate.
- Air pressure.
- Bore.
- Stroke.
- Load.
- Valve capacity.
- Tubing size.
- Flow control.
Pneumatic cylinder yang terlalu cepat dapat menghasilkan impact saat mencapai ujung stroke. Gerakan tersebut dapat menimbulkan getaran atau mempercepat keausan mekanis.
Sebaliknya, gerakan yang terlalu lambat dapat mengurangi cycle time mesin.
Flow control valve dapat digunakan untuk mengatur aliran udara sehingga kecepatan actuator dapat disesuaikan dengan kebutuhan proses. KawanEraBaru juga memiliki artikel khusus mengenai pemilihan dan pemasangan flow control valve.
Baca juga: Flow Control Valve — Cara Memilih dan Memasang dengan Tepat
8. Pilih Mounting yang Sesuai
Mounting sering dianggap sebagai detail kecil, padahal posisi mounting sangat menentukan bagaimana cylinder menerima beban.
Beberapa konfigurasi mounting digunakan untuk kebutuhan instalasi yang berbeda, seperti:
- Front flange.
- Rear flange.
- Foot mounting.
- Clevis mounting.
- Trunnion mounting.
- Rod-end mounting.
Pemilihan mounting harus mempertimbangkan arah gerakan, posisi cylinder, ruang instalasi, dan kemungkinan adanya side load.
Cylinder idealnya bekerja pada garis gaya yang sesuai dengan mekanisme. Side load yang berlebihan dapat meningkatkan beban pada piston rod dan seal.
9. Perhatikan Piston Rod dan Side Load
Piston rod meneruskan gaya dari piston menuju mekanisme mesin.
Diameter rod dan konstruksi cylinder perlu disesuaikan dengan beban aplikasi.
Masalah sering muncul ketika cylinder digunakan sebagai penopang beban samping, padahal sebenarnya actuator dirancang menghasilkan gerakan linear.
Jika aplikasi memiliki side load tinggi, pertimbangkan penggunaan external guide atau mekanisme guiding tambahan.
Prinsipnya sederhana:
Pneumatic cylinder sebaiknya menghasilkan gaya dan gerakan, sedangkan sistem guide menjaga alignment mekanisme.
10. Sesuaikan Ukuran Port dan Air Line
Pneumatic cylinder terhubung dengan valve melalui tubing dan fitting. Ukuran port dan jalur udara perlu sesuai agar suplai udara tidak menjadi bottleneck.
Komponen yang perlu diperiksa meliputi:
- Cylinder port.
- Valve port.
- Tubing diameter.
- Fitting.
- Flow control.
- Panjang tubing.
Tubing yang terlalu kecil atau jalur yang terlalu panjang dapat meningkatkan pressure drop dan membatasi flow.
Kawan Era Baru juga menyediakan berbagai pneumatic fitting yang digunakan untuk menghubungkan komponen dalam sistem pneumatic.
Baca juga: Jenis-Jenis Fitting Pneumatic Berdasarkan Tipe Koneksinya
11. Cocokkan Cylinder dengan Directional Control Valve
Pneumatic cylinder tidak bekerja sendiri.
Pada sistem otomatis, actuator umumnya terhubung dengan directional control valve untuk menentukan arah aliran udara.
Untuk double acting cylinder, konfigurasi valve harus sesuai dengan kebutuhan actuator dan kontrol mesin.
Janatics yang tersedia di Kawan Era Baru memiliki directional control valve dalam konfigurasi tertentu seperti 3/2, 5/2, dan 5/3, serta beberapa pilihan ukuran port dan konfigurasi coil.
Karena itu, pemilihan cylinder sebaiknya dilakukan bersama pemilihan valve, bukan secara terpisah.
Baca juga: Pneumatic Valve: Pengertian, Fungsi, Jenis, Cara Kerja, dan Aplikasinya
12. Perhatikan Kondisi Lingkungan Kerja
Mesin industri dapat bekerja dalam lingkungan yang berbeda-beda.
Pertimbangkan apakah pneumatic cylinder akan digunakan pada:
- Area berdebu.
- Lingkungan lembap.
- Area dengan temperatur tinggi.
- Industri makanan dan minuman.
- Industri kimia.
- Area dengan proses pencucian.
- Ruang dengan korosif atau kontaminan tertentu.
Material, seal, surface treatment, dan desain cylinder harus sesuai dengan lingkungan aplikasi.
Jangan menggunakan satu spesifikasi cylinder untuk semua kondisi hanya karena dimensi mekanisnya terlihat cocok.

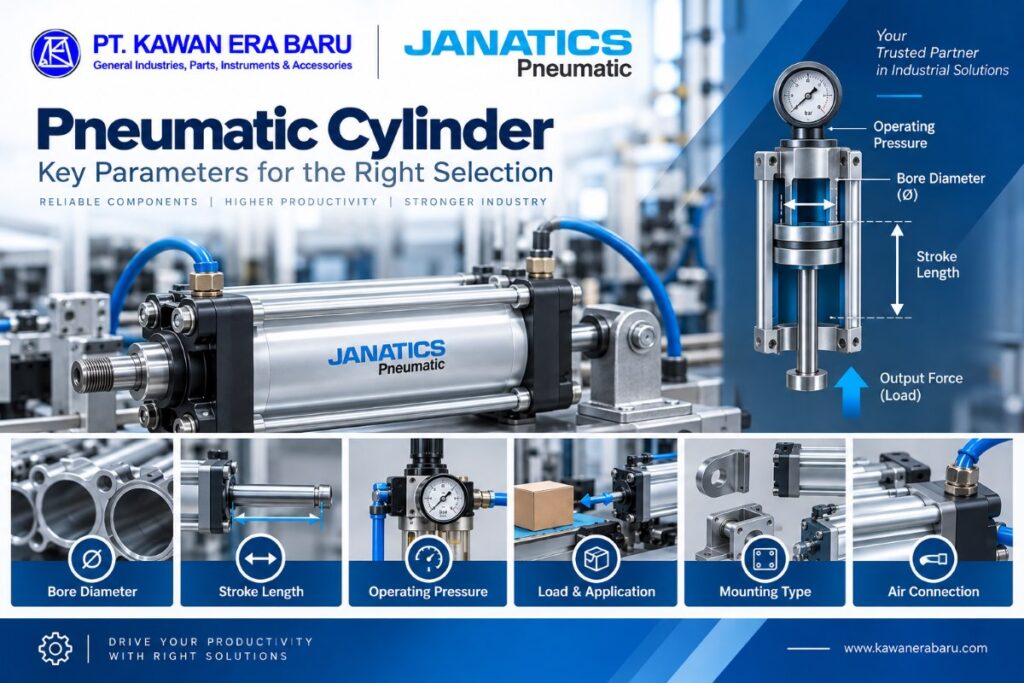

Tabel Parameter Pemilihan Pneumatic Cylinder
| Parameter | Yang Harus Ditentukan | Dampaknya |
|---|---|---|
| Cylinder type | Single acting / double acting | Menentukan arah gerakan |
| Bore | Diameter piston | Menentukan gaya |
| Stroke | Jarak gerakan | Menentukan travel |
| Pressure | Tekanan kerja aktual | Mempengaruhi output force |
| Load | Berat dan karakteristik beban | Menentukan kebutuhan gaya |
| Speed | Kecepatan extend/retract | Berpengaruh pada cycle time |
| Mounting | Jenis dan posisi pemasangan | Menentukan kemudahan instalasi |
| Rod | Diameter dan panjang rod | Berhubungan dengan beban mekanis |
| Port | Ukuran koneksi udara | Berpengaruh pada flow |
| Environment | Temperatur, debu, moisture, chemical | Menentukan material dan seal |
| Valve | Tipe dan konfigurasi | Mengontrol arah cylinder |
| Guide | External guide bila diperlukan | Mengurangi side load |
Contoh Sederhana Pemilihan Pneumatic Cylinder
Misalnya sebuah mesin membutuhkan actuator untuk mendorong produk dengan kondisi berikut:
Beban: 100 kg
Gerakan: horizontal
Stroke: 300 mm
Tekanan sistem: sekitar 6 bar
Gerakan: maju dan mundur
Langkah pertama adalah menentukan kebutuhan gaya.
Beban 100 kg tidak otomatis berarti cylinder cukup menghasilkan gaya 100 kgf. Engineer perlu melihat friction, mekanisme linkage, percepatan, serta faktor keamanan.
Setelah kebutuhan gaya diketahui, bore dapat dihitung menggunakan hubungan antara tekanan dan luas piston.
Selanjutnya tentukan stroke 300 mm atau ukuran stroke terdekat yang sesuai dengan desain mekanis.
Setelah itu tentukan:
- Double acting cylinder.
- Bore sesuai hasil perhitungan.
- Stroke sesuai kebutuhan.
- Mounting sesuai konstruksi mesin.
- Rod-end sesuai mekanisme.
- Directional control valve yang kompatibel.
- Flow control untuk mengatur speed.
Pendekatan seperti ini lebih aman daripada memilih cylinder hanya berdasarkan “ukuran yang terlihat cocok”.

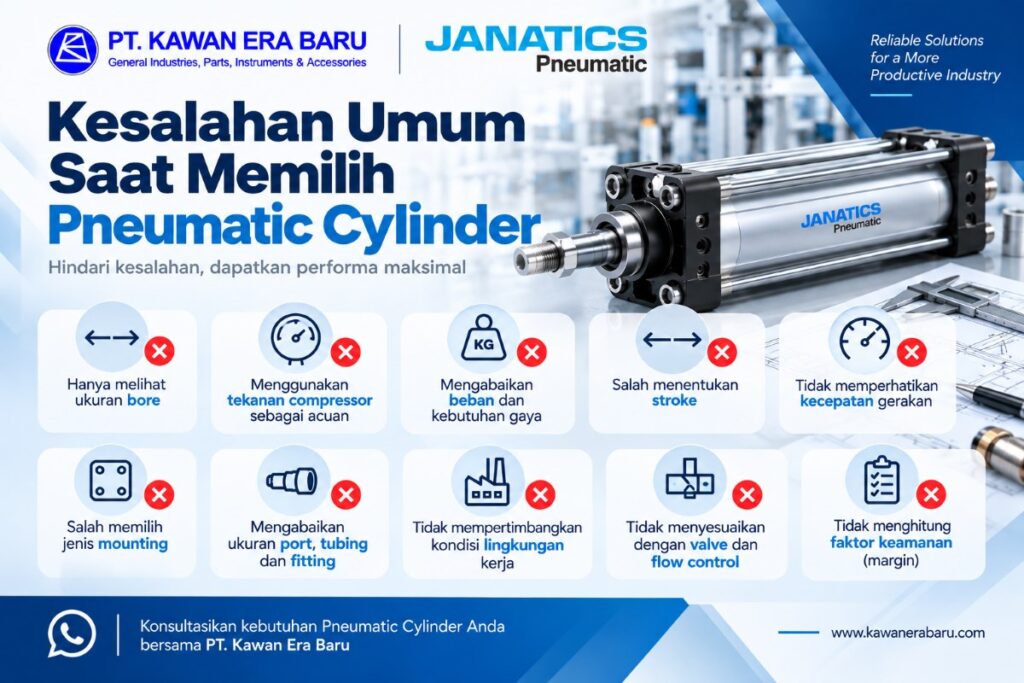

Kesalahan Umum Saat Memilih Pneumatic Cylinder
Hanya melihat bore
Bore memang penting, tetapi bukan satu-satunya parameter.
Cylinder dengan bore besar tetap dapat bermasalah jika stroke, mounting, rod, valve, atau pressure tidak sesuai.
Menggunakan pressure compressor sebagai acuan tunggal
Tekanan di compressor dapat berbeda dari tekanan aktual di actuator akibat pressure drop pada sistem.
Mengabaikan side load
Side load dapat meningkatkan beban pada rod dan seal.
Tidak memperhitungkan cycle time
Cylinder mungkin memiliki gaya yang cukup, tetapi belum tentu mampu mencapai kecepatan yang dibutuhkan proses.
Memilih cylinder terlalu besar
Cylinder yang terlalu besar dapat meningkatkan konsumsi udara dan ukuran sistem tanpa memberikan manfaat yang benar-benar dibutuhkan.
Tidak memperhatikan valve dan flow control
Cylinder merupakan bagian dari satu sistem pneumatic. Valve, tubing, fitting, regulator, dan flow control ikut menentukan performa actuator.
Checklist Sebelum Membeli Pneumatic Cylinder
Sebelum melakukan pemesanan, pastikan data berikut sudah tersedia:
1. Jenis gerakan:
Single acting atau double acting?
2. Bore:
Berapa diameter piston yang diperlukan?
3. Stroke:
Berapa panjang gerakan?
4. Pressure:
Berapa tekanan operasi aktual?
5. Load:
Berapa beban yang harus digerakkan?
6. Speed:
Berapa kecepatan extend dan retract?
7. Mounting:
Bagaimana cylinder dipasang pada mesin?
8. Rod:
Apakah ada side load atau beban pada ujung rod?
9. Port:
Berapa ukuran koneksi udara?
10. Environment:
Apakah lingkungan memiliki debu, kelembapan, temperatur tinggi, atau bahan kimia?
11. Valve:
Jenis directional control valve apa yang digunakan?
12. Siklus kerja:
Berapa kali cylinder bekerja setiap menit atau jam?
Data tersebut akan membantu supplier dan engineer menentukan cylinder yang sesuai secara lebih akurat.
Pneumatic Cylinder Janatics untuk Kebutuhan Industri
PT. Kawan Era Baru menyediakan solusi pneumatic Janatics untuk kebutuhan industri di Indonesia. Sebagai contoh, Air Cylinder Tie Rod Type yang mengikuti standar ISO 15552 / VDMA 24562 dengan pilihan bore Ø32, 40, 50, 64, 80, 100, 125, 160, 200, 250, hingga 300 mm. Juga menyediakan directional control valve dengan konfigurasi 3/2, 5/2, dan 5/3 pada seri tertentu.
Pemilihan produk tetap harus mengacu pada spesifikasi teknis, konfigurasi mesin, dan kebutuhan aplikasi.
Pelajari Produk Janatics Pneumatic di Kawan Era Baru
Kesimpulan
Cara memilih pneumatic cylinder yang tepat perlu dimulai dari kebutuhan aplikasi, bukan hanya dari ukuran cylinder.
Bore menentukan kemampuan menghasilkan gaya. Stroke menentukan jarak gerakan. Pressure menentukan kondisi kerja actuator. Load menentukan kebutuhan gaya aktual. Speed menentukan performa siklus produksi. Mounting, rod, port, valve, dan kondisi lingkungan kemudian melengkapi keputusan teknis agar cylinder dapat bekerja secara optimal.
Pemilihan yang tepat juga harus melihat pneumatic system sebagai satu kesatuan. Cylinder perlu bekerja secara harmonis bersama directional control valve, flow control valve, fitting, tubing, regulator, dan air preparation.
Bagi perusahaan yang sedang mencari pneumatic cylinder untuk mesin produksi, otomasi, packaging, material handling, atau aplikasi industri lainnya, konsultasi spesifikasi sejak awal dapat membantu menghindari kesalahan pemilihan komponen.
Butuh Pneumatic Cylinder untuk Mesin Industri?
PT. Kawan Era Baru menyediakan produk pneumatic Janatics dan komponen pendukung untuk kebutuhan industri.
Kirimkan kepada tim kami informasi bore, stroke, pressure, load, speed, mounting, serta aplikasi mesin, dan tim kami dapat membantu mencocokkan kebutuhan tersebut dengan spesifikasi produk yang tersedia.
Hubungi PT. Kawan Era Baru untuk konsultasi kebutuhan pneumatic cylinder Anda.
