Single acting vs double acting pneumatic cylinder merupakan perbandingan penting saat memilih actuator untuk mesin industri. Keduanya menggunakan udara bertekanan untuk menghasilkan gerakan linear, tetapi memiliki perbedaan dalam mekanisme gerakan kembali, gaya yang dihasilkan, konsumsi udara, serta sistem kontrol yang diperlukan.
Pemilihan jenis pneumatic cylinder yang tepat dapat membantu meningkatkan efisiensi produksi, menjaga kestabilan gerakan mesin, dan mengurangi risiko kesalahan dalam desain sistem pneumatik.
Secara umum, single acting pneumatic cylinder cocok untuk aplikasi yang membutuhkan gaya dari udara bertekanan dalam satu arah, sedangkan double acting pneumatic cylinder digunakan ketika gerakan maju dan mundur sama-sama membutuhkan tenaga serta kontrol pneumatik.
PT. Kawan Era Baru menyediakan solusi komponen pneumatic untuk kebutuhan otomasi industri, termasuk produk dari Janatics. Artikel ini membahas perbedaan kedua jenis cylinder, kelebihan dan kekurangannya, contoh aplikasi, serta faktor yang perlu dipertimbangkan sebelum memilih produk.
Apa Itu Single Acting Pneumatic Cylinder?
Single acting pneumatic cylinder adalah silinder pneumatik yang menggunakan udara bertekanan untuk menghasilkan gerakan kerja dalam satu arah. Gerakan kembali biasanya menggunakan pegas internal (spring return) atau gaya eksternal, seperti gravitasi maupun mekanisme mesin.
Cylinder jenis ini umumnya memiliki satu port kerja untuk memasukkan dan membuang udara. Ketika udara bertekanan masuk, piston bergerak dan menghasilkan gaya. Ketika tekanan dilepas, piston kembali ke posisi awal melalui mekanisme pengembaliannya.

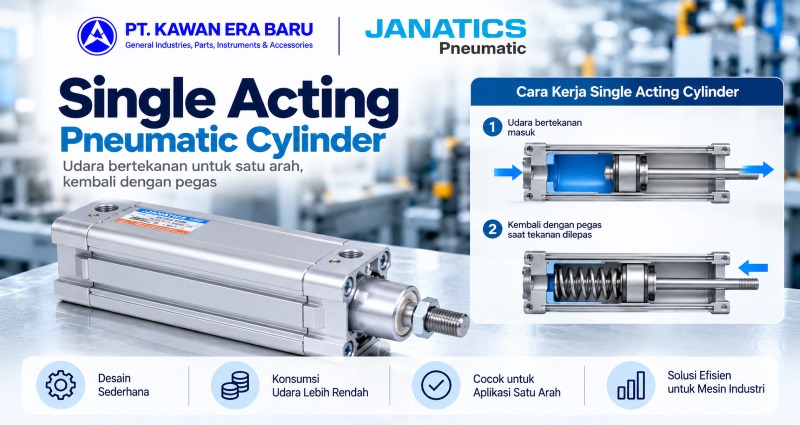

Cara kerja single acting pneumatic cylinder
Proses kerjanya dapat dibagi menjadi tiga tahap:
- Udara bertekanan masuk. Udara mendorong piston sehingga piston rod bergerak ke arah kerja.
- Cylinder melakukan pekerjaan. Piston rod mendorong, menjepit, menekan, atau mengeluarkan benda sesuai kebutuhan aplikasi.
- Tekanan dilepas. Pegas atau gaya eksternal mengembalikan piston ke posisi semula.
Pada konfigurasi spring return, pegas harus mampu mengatasi gesekan dan beban pengembaliannya. Karena itu, gaya yang tersedia pada langkah kerja juga dipengaruhi oleh gaya pegas yang melawan gerakan piston.
Kelebihan single acting pneumatic cylinder
- Konsumsi udara dapat lebih rendah karena hanya satu langkah yang menggunakan tekanan pneumatik.
- Rangkaian kontrol relatif sederhana.
- Cocok untuk mekanisme dengan satu langkah kerja utama.
- Dapat dirancang untuk kembali ke posisi tertentu ketika suplai udara hilang.
- Dapat menjadi pilihan ekonomis untuk aplikasi sederhana.
Kekurangan single acting pneumatic cylinder
- Gaya kerja dipengaruhi oleh gaya pegas pada tipe spring return.
- Gaya pada langkah kembali terbatas jika menggunakan pegas internal.
- Kecepatan langkah kembali dipengaruhi karakteristik pegas, beban, gesekan, dan aliran udara.
- Pegas membatasi desain stroke pada tipe tertentu.
- Tidak ideal jika kedua arah gerakan membutuhkan gaya dan kontrol yang signifikan.
Contoh aplikasi single acting cylinder
Single acting cylinder dapat digunakan pada:
- Mekanisme ejector untuk mengeluarkan produk dari cetakan.
- Penekan sederhana dengan satu langkah kerja.
- Mekanisme stopper pada conveyor.
- Clamping sederhana.
- Mekanisme pengembali yang memanfaatkan gravitasi.
Kesesuaian setiap aplikasi tetap bergantung pada kebutuhan gaya, stroke, orientasi pemasangan, dan persyaratan keselamatan.
Apa Itu Double Acting Pneumatic Cylinder?
Double acting pneumatic cylinder adalah silinder pneumatik yang menggunakan udara bertekanan untuk menggerakkan piston dalam dua arah, yaitu extend dan retract.
Cylinder ini umumnya mempunyai dua port kerja. Satu port digunakan untuk memasukkan udara ke sisi piston yang menghasilkan gerakan maju, sedangkan port lainnya digunakan untuk menggerakkan piston kembali. Saat salah satu sisi menerima udara bertekanan, sisi lainnya membuang udara melalui sistem valve.
Karena kedua langkah menggunakan tenaga pneumatik, double acting cylinder lebih fleksibel untuk aplikasi yang membutuhkan gerakan maju dan mundur secara terkontrol.

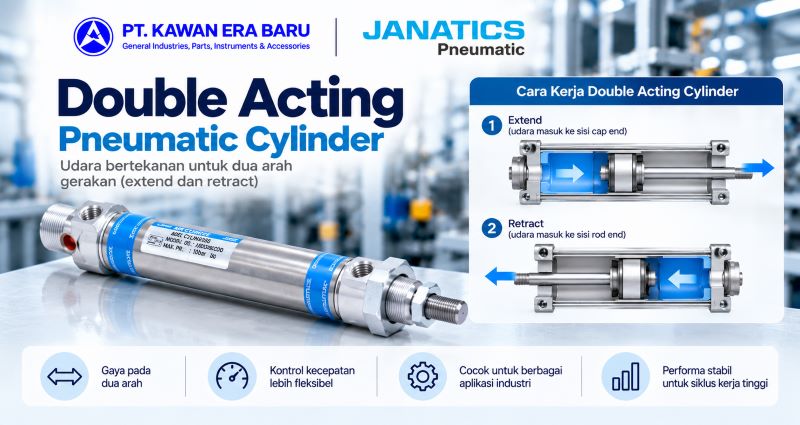

Cara kerja double acting pneumatic cylinder
Proses kerjanya berlangsung sebagai berikut:
- Extend: udara bertekanan masuk ke sisi cap end untuk mendorong piston dan mengeluarkan piston rod.
- Pergantian aliran: directional control valve mengubah jalur suplai dan exhaust udara.
- Retract: udara bertekanan masuk ke sisi rod end untuk menarik piston rod kembali.
Proses ini dapat dilakukan secara berulang sesuai urutan kerja mesin dan sinyal kontrol.
Double acting cylinder biasanya menggunakan directional control valve 5/2 atau 5/3, tergantung kebutuhan rangkaian. Pemilihan valve harus sesuai dengan tipe cylinder, konfigurasi kontrol, dan kondisi operasi.
Kelebihan double acting pneumatic cylinder
- Menghasilkan gaya pneumatik pada gerakan maju dan mundur.
- Memungkinkan kontrol kecepatan pada kedua arah.
- Cocok untuk mesin dengan siklus kerja berulang.
- Lebih fleksibel untuk proses pushing dan pulling.
- Mendukung sistem otomasi yang memerlukan gerakan terkoordinasi.
- Tidak bergantung pada pegas internal untuk menghasilkan gerakan kembali.
Kekurangan double acting pneumatic cylinder
- Konsumsi udara umumnya lebih tinggi dibandingkan single acting dengan ukuran dan kondisi kerja yang sebanding.
- Membutuhkan rangkaian kontrol udara yang lebih kompleks.
- Memerlukan dua jalur kerja menuju cylinder.
- Biaya instalasi dapat lebih tinggi karena kebutuhan valve, tubing, dan fitting.
- Gaya extend dan retract tidak selalu sama karena luas efektif piston pada sisi rod lebih kecil.
Contoh aplikasi double acting cylinder
Double acting cylinder banyak digunakan pada:
- Mesin packaging otomatis.
- Sistem material handling.
- Mekanisme pushing dan pulling.
- Mesin perakitan.
- Sistem penjepit yang membutuhkan kontrol pada dua arah.
- Mekanisme transfer produk.
- Mesin industri dengan urutan gerakan otomatis.
Untuk aplikasi yang membutuhkan kontrol gerakan pada kedua arah, double acting cylinder sering menjadi pilihan yang lebih sesuai.
Perbedaan Single Acting vs Double Acting Pneumatic Cylinder
Tabel berikut merangkum perbedaan utama kedua jenis cylinder.
| Parameter | Single Acting | Double Acting |
|---|---|---|
| Gerakan bertenaga udara | Satu arah | Dua arah |
| Mekanisme kembali | Pegas atau gaya eksternal | Udara bertekanan |
| Port kerja | Umumnya satu | Umumnya dua |
| Gaya langkah kembali | Bergantung pada pegas atau gaya eksternal | Dihasilkan oleh tekanan udara |
| Kontrol kecepatan | Lebih terbatas pada langkah kembali | Dapat diatur pada kedua arah |
| Konsumsi udara | Umumnya lebih rendah | Umumnya lebih tinggi |
| Sistem valve | Biasanya 3/2 | Biasanya 5/2 atau 5/3 |
| Kompleksitas instalasi | Relatif sederhana | Relatif lebih kompleks |
| Aplikasi umum | Ejector, stopper, penekan sederhana | Packaging, transfer, pushing dan pulling |
| Posisi saat udara hilang | Dapat kembali melalui pegas, jika desain mendukung | Bergantung pada valve, beban, dan rangkaian |
Perlu diperhatikan bahwa perbandingan konsumsi udara dan biaya di atas merupakan kecenderungan umum, bukan angka yang berlaku untuk semua instalasi. Hasil aktual dipengaruhi ukuran cylinder, stroke, tekanan kerja, frekuensi siklus, dan konfigurasi sistem.
Mana yang Lebih Kuat: Single Acting atau Double Acting?
Jawabannya bergantung pada arah gaya yang dibutuhkan.
Single acting cylinder dapat menghasilkan gaya yang memadai pada langkah kerja, tetapi sebagian gaya tersebut digunakan untuk mengatasi gaya pegas pada tipe spring return. Pada langkah kembali, kemampuan menghasilkan gaya bergantung pada pegas atau gaya eksternal yang tersedia.
Double acting cylinder menggunakan udara bertekanan untuk kedua arah gerakan. Karena itu, jenis ini lebih sesuai jika aplikasi membutuhkan gaya pada extend sekaligus retract.
Namun, double acting cylinder tidak selalu menghasilkan gaya yang sama pada kedua arah.
Pada cylinder dengan satu piston rod, luas efektif piston di sisi rod lebih kecil dibandingkan sisi cap end. Akibatnya, gaya retract teoritis biasanya lebih rendah daripada gaya extend pada tekanan yang sama.
Rumus dasar menghitung gaya cylinder
Gaya teoritis piston dapat dihitung menggunakan rumus:
F = P × A
Keterangan:
- F = gaya teoritis dalam newton (N).
- P = tekanan diferensial dalam pascal (Pa).
- A = luas efektif piston dalam meter persegi (m²).
Untuk gerakan extend:
F extend = P × luas piston
Untuk gerakan retract:
F retract = P × (luas piston − luas penampang rod)
Perhitungan ini belum memperhitungkan gesekan seal, pressure drop, gaya pegas, dan faktor mekanis lainnya. Karena itu, gaya aktual yang tersedia akan berbeda dari hasil teoritis.
Sebelum menentukan ukuran cylinder, engineer perlu menghitung kebutuhan gaya berdasarkan beban, friction, percepatan, dan margin desain.
Perbedaan Konsumsi Udara
Konsumsi udara menjadi salah satu pertimbangan ketika memilih pneumatic cylinder, khususnya pada mesin yang bekerja dengan frekuensi siklus tinggi.
Pada single acting cylinder, udara bertekanan digunakan untuk satu langkah, sedangkan langkah kembali memanfaatkan pegas atau gaya eksternal. Hal ini dapat mengurangi kebutuhan udara dibandingkan double acting cylinder yang mengisi kedua sisi piston secara bergantian.
Pada double acting cylinder, konsumsi udara dipengaruhi oleh volume kedua ruang kerja, tekanan operasi, dan jumlah siklus per menit.
Secara umum, konsumsi udara dapat diperkirakan berdasarkan:
- Diameter bore.
- Panjang stroke.
- Tekanan kerja.
- Frekuensi siklus.
- Volume tambahan pada tubing dan koneksi.
- Kebocoran dan kondisi sistem.
Jika mesin beroperasi sepanjang hari, pemilihan cylinder yang sesuai dan pengendalian kebocoran dapat membantu mengurangi pemborosan compressed air.
Namun, single acting tidak otomatis menjadi pilihan terbaik hanya karena konsumsi udaranya lebih rendah. Kebutuhan gaya, waktu siklus, dan keselamatan proses tetap menjadi pertimbangan utama.
Bagaimana Memilih Single Acting atau Double Acting Cylinder?
Sebelum memilih pneumatic cylinder, periksa beberapa faktor berikut.
1. Tentukan kebutuhan gerakan
Jika mesin hanya membutuhkan satu langkah kerja dan dapat kembali dengan pegas atau gravitasi, single acting dapat menjadi pilihan.
Jika kedua arah gerakan memerlukan gaya atau kontrol, pertimbangkan double acting cylinder.
2. Hitung kebutuhan gaya
Tentukan gaya minimum yang diperlukan untuk menggerakkan beban. Perhitungkan berat benda, friction, percepatan, serta gaya mekanis lain yang mungkin muncul.
Untuk double acting cylinder, hitung kebutuhan gaya extend dan retract secara terpisah.
3. Tentukan stroke
Stroke adalah jarak gerakan piston dari posisi awal hingga posisi akhir. Pastikan panjang stroke sesuai dengan kebutuhan mekanisme dan ruang instalasi.
Pada single acting tipe spring return, perhatikan batas stroke yang ditentukan manufacturer karena desain pegas memengaruhi karakteristik cylinder.
4. Periksa tekanan kerja
Gunakan tekanan yang tersedia pada titik penggunaan cylinder, bukan hanya tekanan keluaran compressor.
Pressure drop pada filter, regulator, valve, tubing, dan fitting dapat mengurangi tekanan yang diterima actuator.
5. Pilih directional control valve
Single acting cylinder biasanya menggunakan valve 3/2, sedangkan double acting cylinder umumnya menggunakan valve 5/2 atau 5/3.
Konfigurasi aktual harus disesuaikan dengan desain rangkaian, kebutuhan kontrol, dan spesifikasi komponen.
Kawan Era Baru menyediakan produk pneumatic Janatics, termasuk directional control valve dengan berbagai konfigurasi pada seri tertentu.
6. Perhatikan kondisi keselamatan
Jika mesin harus kembali ke posisi tertentu ketika suplai udara hilang, pertimbangkan apakah single acting spring return sesuai dengan kebutuhan tersebut.
Akan tetapi, mekanisme spring return tidak otomatis menjamin keselamatan. Arah gerakan saat kehilangan tekanan, gaya pegas, beban, valve, dan risiko pada operator harus dianalisis sebagai satu sistem.
Double acting cylinder juga dapat memerlukan katup khusus atau mekanisme tambahan apabila aplikasi membutuhkan perilaku fail-safe tertentu.
7. Sesuaikan dengan siklus produksi
Untuk mesin yang bekerja dengan frekuensi tinggi, periksa kemampuan cylinder, valve, dan sistem suplai udara dalam memenuhi cycle time.
Pastikan juga mounting, piston rod, cushioning, dan guiding sesuai dengan beban mekanis aplikasi.
Kesalahan Umum Saat Memilih Pneumatic Cylinder
Beberapa kesalahan yang perlu dihindari antara lain:
- Memilih cylinder hanya berdasarkan harga.
- Mengabaikan gaya yang diperlukan pada langkah kembali.
- Menggunakan tekanan compressor sebagai satu-satunya acuan.
- Tidak memeriksa kompatibilitas directional control valve.
- Mengabaikan konsumsi udara pada siklus produksi tinggi.
- Tidak memperhitungkan stroke dan ruang instalasi.
- Mengabaikan side load pada piston rod.
- Menganggap single acting selalu lebih aman saat tekanan udara hilang.
Pemilihan yang tepat harus didasarkan pada kebutuhan aplikasi, data teknis, dan kondisi operasi aktual.
Solusi Pneumatic Janatics dari PT. Kawan Era Baru
PT. Kawan Era Baru menyediakan berbagai komponen pneumatic Janatics untuk mendukung kebutuhan otomasi industri. Produk yang ditampilkan pada halaman Janatics mencakup Air Cylinder Tie Rod Type dan directional control valve dengan pilihan konfigurasi tertentu.
Untuk menentukan apakah single acting atau double acting lebih sesuai, spesifikasi model harus diperiksa terlebih dahulu. Jangan menyimpulkan tipe kerja cylinder hanya berdasarkan bentuk fisiknya atau ukuran bore.
Informasi yang sebaiknya disiapkan sebelum berkonsultasi meliputi:
- Jenis gerakan yang dibutuhkan.
- Bore dan stroke.
- Tekanan operasi.
- Beban yang digerakkan.
- Cycle time.
- Jenis mounting.
- Tipe valve yang digunakan.
- Kondisi lingkungan kerja.
Pelajari produk yang tersedia melalui halaman Janatics Pneumatic di Kawan Era Baru.
Anda juga dapat membaca artikel terkait tentang cara memilih pneumatic cylinder untuk mesin industri untuk memahami parameter bore, stroke, pressure, load, speed, dan mounting secara lebih lengkap.
Kesimpulan
Perbedaan utama single acting vs double acting pneumatic cylinder terletak pada cara menghasilkan gerakan kembali.
Single acting cylinder menggunakan udara bertekanan untuk satu arah dan mengandalkan pegas atau gaya eksternal untuk kembali. Jenis ini cocok untuk mekanisme sederhana yang tidak membutuhkan gaya pneumatik besar pada kedua arah.
Sebaliknya, double acting cylinder menggunakan udara bertekanan untuk gerakan maju dan mundur. Jenis ini lebih fleksibel untuk otomasi industri yang membutuhkan kontrol gerakan dan gaya pada kedua arah.
Tidak ada satu tipe yang selalu lebih baik untuk semua aplikasi. Pilihan terbaik ditentukan oleh kebutuhan gaya, stroke, tekanan, cycle time, konsumsi udara, sistem kontrol, dan persyaratan keselamatan.
Butuh bantuan memilih pneumatic cylinder?
PT. Kawan Era Baru siap membantu Anda mengevaluasi kebutuhan komponen pneumatic untuk mesin industri. Siapkan data beban, tekanan kerja, stroke, dan jenis gerakan agar pemilihan produk lebih tepat.
Kunjungi halaman produk Janatics untuk melihat lini produk yang tersedia dan menghubungi tim Kawan Era Baru untuk konsultasi kebutuhan aplikasi Anda.
FAQ: Single Acting vs Double Acting Pneumatic Cylinder
Apa perbedaan utama single acting dan double acting pneumatic cylinder?
Single acting menggunakan udara bertekanan untuk satu arah gerakan dan memakai pegas atau gaya eksternal untuk kembali. Double acting menggunakan udara bertekanan untuk menggerakkan piston dalam dua arah.
Mana yang lebih hemat udara?
Single acting umumnya menggunakan lebih sedikit udara pada aplikasi dengan bore, stroke, dan kondisi kerja yang sebanding karena hanya satu langkah yang menggunakan tekanan pneumatik. Konsumsi aktual tetap bergantung pada konfigurasi dan frekuensi siklus.
Apakah double acting cylinder lebih kuat?
Double acting dapat menghasilkan gaya pneumatik pada kedua arah. Namun, gaya extend dan retract pada cylinder dengan satu rod biasanya berbeda karena luas efektif piston pada sisi rod lebih kecil.
Valve apa yang digunakan untuk single acting cylinder?
Single acting cylinder biasanya dikontrol dengan directional control valve 3/2. Konfigurasi valve harus sesuai dengan jenis cylinder dan rangkaian kontrol.
Valve apa yang digunakan untuk double acting cylinder?
Double acting cylinder umumnya menggunakan directional control valve 5/2 atau 5/3, bergantung pada kebutuhan kontrol dan desain sistem.
Apakah single acting cylinder selalu kembali ketika udara hilang?
Tidak selalu. Perilakunya bergantung pada desain pegas, orientasi pemasangan, beban, dan kondisi mekanis. Jika fungsi fail-safe penting, keseluruhan sistem harus dirancang dan diverifikasi secara khusus.
Kapan sebaiknya menggunakan double acting cylinder?
Gunakan double acting cylinder ketika mesin membutuhkan gaya dan kontrol gerakan pada langkah extend maupun retract, misalnya pada sistem transfer, packaging, perakitan, dan mekanisme pushing-pulling otomatis.
