Sistem hidrolik modern menuntut distribusi aliran oli yang stabil agar setiap aktuator bekerja secara sinkron. Hydraulic flow divider menjadi salah satu komponen penting untuk membagi aliran hidrolik ke beberapa jalur tanpa mengorbankan performa sistem.
Komponen ini banyak digunakan pada alat berat, mesin industri, hingga aplikasi kelautan yang membutuhkan pergerakan dua atau lebih hydraulic cylinder secara bersamaan.
Artikel ini membahas fungsi hydraulic flow divider, cara kerjanya, jenis-jenis yang tersedia, serta aplikasinya pada berbagai industri.
Apa Itu Hydraulic Flow Divider?
Hydraulic flow divider adalah komponen yang membagi aliran fluida hidrolik dari satu sumber menjadi dua atau lebih jalur dengan rasio tertentu. Tujuan utamanya adalah menjaga setiap jalur menerima aliran yang seimbang sehingga hydraulic cylinder atau hydraulic motor dapat bergerak secara sinkron.
Berbeda dengan flow control valve yang hanya mengatur besar kecilnya debit fluida, hydraulic flow divider dirancang untuk mempertahankan pembagian aliran secara konsisten meskipun terjadi perubahan beban pada salah satu aktuator.
Pada aplikasi yang membutuhkan sinkronisasi gerakan, penggunaan hydraulic flow divider membantu meningkatkan akurasi, mengurangi keausan komponen, dan menjaga stabilitas sistem.
Mengapa Pembagian Aliran Hidrolik Harus Seimbang?
Pada sistem dengan dua atau lebih hydraulic cylinder, aliran oli yang tidak seimbang dapat menimbulkan berbagai masalah operasional.
Beberapa dampak yang sering terjadi antara lain:
- Salah satu cylinder bergerak lebih cepat dibandingkan cylinder lainnya.
- Beban terangkat secara tidak merata.
- Struktur mesin mengalami kemiringan.
- Komponen hidrolik menerima beban berlebih.
- Umur seal dan cylinder menjadi lebih pendek.
- Produktivitas menurun akibat gerakan yang tidak stabil.
Kondisi tersebut banyak dijumpai pada hydraulic press, platform lift, dump truck, crane, dan berbagai mesin industri lainnya. Hydraulic flow divider membantu meminimalkan risiko tersebut dengan mendistribusikan aliran secara lebih seimbang.

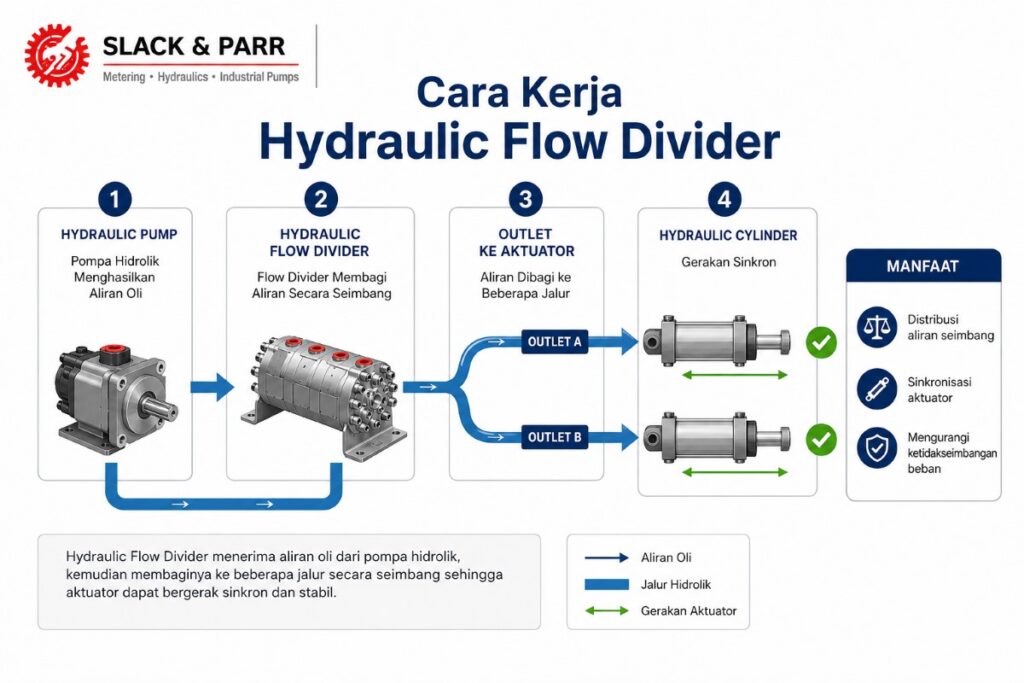

Cara Kerja Hydraulic Flow Divider
Secara sederhana, hydraulic flow divider menerima aliran dari pompa hidrolik, kemudian membaginya ke beberapa outlet sesuai rasio yang telah ditentukan.
Alur kerjanya dapat digambarkan sebagai berikut:
Pada rotary gear flow divider, setiap bagian terdiri atas gear section yang saling terhubung melalui satu poros. Ketika oli masuk ke unit, setiap gear akan berputar secara bersamaan sehingga setiap outlet menghasilkan debit aliran yang hampir identik.
Hasilnya, beberapa hydraulic cylinder dapat bergerak secara sinkron walaupun masing-masing menerima beban yang berbeda.
Jenis Hydraulic Flow Divider dari Slack & Parr
Slack & Parr mengembangkan beberapa seri Rotary Geared Flow Divider yang dirancang untuk berbagai kebutuhan kapasitas aliran, tekanan kerja, dan kondisi lingkungan.
Seluruh flow divider menggunakan ground gears dan lapped finish untuk menghasilkan pembagian aliran yang akurat pada sistem hidrolik bertekanan tinggi.
Flow Divider FDR
Flow Divider FDR merupakan seri rotary geared flow divider dengan desain silinder yang ringkas. Produk ini cocok untuk aplikasi yang membutuhkan kapasitas aliran kecil hingga menengah, seperti mesin industri, hydraulic power unit, mobile hydraulics, dan sistem sinkronisasi beberapa hydraulic cylinder.
Seri FDR tersedia dalam kapasitas 2 cc/rev hingga 9 cc/rev dan dapat dikonfigurasi dengan 2 hingga 10 outlet, sehingga memberikan fleksibilitas dalam berbagai desain sistem hidrolik.
Keunggulan FDR
- Desain kompak sehingga mudah dipasang pada ruang terbatas.
- Akurasi pembagian aliran yang tinggi.
- Mendukung konfigurasi beberapa outlet.
- Cocok untuk aplikasi tekanan tinggi.
- Tersedia konfigurasi equal flow maupun unequal flow.
Flow Divider FDL
Flow Divider FDL dirancang untuk aplikasi dengan kebutuhan debit aliran yang lebih besar. Seri ini banyak digunakan pada mesin industri berkapasitas tinggi, peralatan konstruksi, hydraulic press, dan aplikasi heavy-duty lainnya.
Slack & Parr menyediakan kapasitas 12 cc/rev hingga 30 cc/rev, dengan pilihan 2 hingga 6 outlet. FDL mampu menangani kapasitas aliran yang jauh lebih besar dibandingkan seri FDR tanpa mengorbankan akurasi pembagian aliran.
Keunggulan FDL
- Kapasitas aliran besar untuk aplikasi heavy-duty.
- Distribusi aliran tetap stabil pada tekanan tinggi.
- Mendukung konfigurasi multi-outlet.
- Cocok untuk sistem hidrolik industri dengan beban tinggi.
- Tersedia konfigurasi equal flow maupun unequal flow.
Stainless Steel Flow Divider FDR
Untuk lingkungan kerja yang korosif, Slack & Parr menyediakan Stainless Steel Flow Divider FDR. Produk ini diproduksi berdasarkan kebutuhan aplikasi (manufactured to order) dan banyak digunakan pada industri minyak dan gas, kelautan, proses kimia, serta aplikasi lain yang memerlukan ketahanan korosi tinggi.
Material stainless steel membantu menjaga umur pakai komponen ketika beroperasi pada lingkungan yang mengandung kelembapan tinggi, air laut, maupun fluida yang bersifat korosif.
Keunggulan Stainless Steel FDR
- Ketahanan korosi yang sangat baik.
- Ideal untuk aplikasi offshore dan marine.
- Cocok untuk industri kimia dan oil & gas.
- Tetap menawarkan akurasi pembagian aliran yang tinggi.
- Diproduksi sesuai spesifikasi kebutuhan aplikasi.
Keunggulan Hydraulic Flow Divider Slack & Parr
Akurasi Pembagian Aliran yang Tinggi
Slack & Parr menggunakan ground gears dan lapped finish untuk menghasilkan pembagian aliran yang presisi. Teknologi ini membantu menjaga sinkronisasi hydraulic cylinder maupun hydraulic motor pada berbagai kondisi operasi.
Tersedia Konfigurasi Equal dan Unequal Flow
Selain membagi aliran secara sama besar (equal flow), flow divider Slack & Parr juga dapat dikonfigurasi untuk menghasilkan rasio aliran yang berbeda (unequal flow) sesuai kebutuhan aplikasi. Fitur ini sangat berguna pada mesin dengan beberapa aktuator yang membutuhkan debit aliran berbeda.
Pilihan Multi-Outlet yang Fleksibel
Flow divider tersedia dengan beberapa pilihan jumlah outlet sehingga dapat digunakan untuk mengendalikan dua hingga banyak aktuator dalam satu sistem hidrolik. Fleksibilitas ini memudahkan integrasi pada berbagai desain mesin.
Dirancang untuk Tekanan Tinggi
Seluruh seri hydraulic flow divider Slack & Parr dikembangkan untuk aplikasi hidrolik bertekanan tinggi sehingga mampu mempertahankan performa dan keandalan pada lingkungan industri yang berat.
Daya Tahan Tinggi di Lingkungan Korosif
Slack & Parr menyediakan varian Stainless Steel Flow Divider FDR yang dirancang khusus untuk aplikasi pada industri kelautan, kimia, dan oil & gas, di mana ketahanan terhadap korosi menjadi faktor penting dalam menjaga keandalan sistem hidrolik.
Aplikasi Hydraulic Flow Divider
Hydraulic flow divider digunakan pada berbagai sektor industri yang membutuhkan sinkronisasi aktuator.
Crane
Hydraulic flow divider membantu menjaga keseimbangan saat boom atau platform bergerak sehingga proses pengangkatan menjadi lebih aman.
Hydraulic Press
Beberapa hydraulic cylinder pada mesin press harus bergerak bersamaan agar distribusi gaya tetap merata selama proses produksi.
Mobile Equipment
Wheel loader, drilling rig, dan berbagai kendaraan hidrolik memanfaatkan flow divider untuk meningkatkan kestabilan sistem.
Mining Equipment
Peralatan pertambangan bekerja pada beban tinggi dan kondisi lingkungan yang berat. Hydraulic flow divider membantu menjaga performa sistem hidrolik tetap konsisten.
Material Handling
Forklift khusus, lifting platform, dan conveyor hidrolik memerlukan sinkronisasi aktuator untuk memastikan proses pemindahan material berjalan dengan aman.
Steel Plant
Pada industri baja, berbagai mesin menggunakan beberapa hydraulic cylinder yang harus bergerak secara bersamaan selama proses pembentukan maupun pemindahan material.
Marine
Hydraulic flow divider digunakan pada steering system, deck machinery, hatch cover, dan winch untuk menjaga distribusi aliran tetap stabil.
Agricultural Machinery
Mesin pertanian modern memanfaatkan sistem hidrolik pada berbagai mekanisme pengangkatan dan pengaturan implement sehingga membutuhkan pembagian aliran yang presisi.
Hydraulic Flow Divider vs Flow Control Valve
| Hydraulic Flow Divider | Flow Control Valve |
|---|---|
| Membagi aliran ke beberapa jalur | Mengatur besar kecilnya debit aliran |
| Menjaga sinkronisasi aktuator | Mengurangi atau membatasi aliran |
| Cocok untuk multi-cylinder | Umumnya digunakan pada satu jalur |
| Fokus pada pembagian aliran | Fokus pada pengaturan kecepatan aktuator |
Walaupun keduanya sama-sama mengatur aliran fluida, fungsi utama kedua komponen ini berbeda sehingga pemilihannya harus disesuaikan dengan kebutuhan sistem hidrolik.
Tips Memilih Hydraulic Flow Divider
Pemilihan hydraulic flow divider sebaiknya mempertimbangkan beberapa faktor berikut.
Flow Rate
Pastikan kapasitas flow divider sesuai dengan debit oli yang dihasilkan pompa hidrolik.
Operating Pressure
Setiap aplikasi memiliki tekanan kerja yang berbeda. Pilih flow divider yang mampu bekerja pada tekanan maksimum sistem.
Jumlah Outlet
Beberapa aplikasi membutuhkan pembagian aliran menjadi dua, tiga, empat, atau lebih jalur.
Jenis Fluida
Karakteristik oli hidrolik memengaruhi performa serta umur komponen.
Material
Lingkungan dengan tingkat korosi tinggi, seperti industri kimia atau aplikasi kelautan, dapat memerlukan material stainless steel.
Akurasi Pembagian Aliran
Semakin tinggi kebutuhan sinkronisasi, semakin penting memilih hydraulic flow divider dengan tingkat akurasi yang baik.
Mengapa Memilih Hydraulic Flow Divider Slack & Parr?
Slack & Parr merupakan produsen asal Inggris yang memiliki pengalaman panjang dalam pengembangan solusi hidrolik untuk berbagai aplikasi industri.
Lini hydraulic flow divider yang ditawarkan mencakup seri seperti FDL dan FDR, termasuk varian stainless steel untuk lingkungan kerja yang korosif. Produk-produk tersebut dirancang untuk menghasilkan distribusi aliran yang konsisten, mendukung sinkronisasi aktuator, serta mampu beroperasi pada tekanan kerja tinggi.
Bagi perusahaan yang mengutamakan keandalan sistem hidrolik, penggunaan hydraulic flow divider berkualitas dapat membantu meningkatkan efisiensi operasional sekaligus mengurangi risiko downtime akibat ketidakseimbangan aliran.
Tingkatkan Stabilitas Sistem Hidrolik Anda Sekarang Juga
Hydraulic flow divider memainkan peran penting dalam menjaga distribusi aliran tetap seimbang pada sistem hidrolik multi-aktuator. Pemilihan flow divider yang tepat dapat meningkatkan sinkronisasi gerakan, mengurangi keausan komponen, dan membantu menjaga produktivitas mesin dalam jangka panjang.
PT Kawan Era Baru menyediakan Hydraulic Flow Divider Slack & Parr untuk berbagai aplikasi industri. Hubungi tim kami untuk mendapatkan konsultasi teknis dan rekomendasi produk yang sesuai dengan kebutuhan sistem hidrolik Anda.
